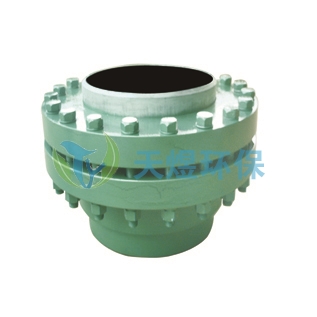

旋轉補償器由封座外套、柔性石墨填料、螺母螺栓N個壓簧組合、填料壓蓋及彈簧壓緊法蘭構成：所述填料壓緊法蘭與壓緊上法蘭之間設有壓簧，壓緊法蘭縱截面為U型的槽圈。U型槽圈中以及內導管右端面兩個定環之間設有與變徑管相配合運動的滾珠式滾動環。

  旋轉補償器使用靠填料腔內的柔性填料進行密封。產品使用過程中每旋轉一次填料就會磨損一點，當磨損量達到一定值時，產品就會出現泄漏。旋轉式補償器的密封填料采用目前國內先進的填料，耐溫-60℃—800℃，由于補償器的內套管外部和外套管內部焊有擋環，兩擋環之間裝設有在減小摩擦力的(滾動環)滾珠，減小了內套管對密封填料的磨損。

在供熱管路系統中為保證管道的穩定性經常用到旋轉式補償器，在管路中起到至關作用。但是你們知道旋轉式補償器具有哪些優缺點嗎？產品安全性能高補償器結構合理，運行中可經受水擊的破壞力；產品耐漫耐壓，能滿足工程要求，能承受管線的溫度，壓力突然變體所產生的破壞力，安全性能高；設計方便；采用旋轉式補償器，對因介質，流速，溫度，壓力等技術參數的變化而引起的應力變化，無需另外計算，只需要計算摩擦力。且布置形式多樣化，設計簡單得多；產品壽命長；產品壽命可達20年，比波紋補償器壽命延長雙倍以上；結構合理；由于旋轉式補償器采用了特殊結構，其內應壓推力在產品結構中已經消除，使原有應力學演變機械動力學；

旋轉補償器采用機械密封，而其遠行方式不同于傳統補償器，對密封材料產生磨損少；管道運行經濟性高；在標準參數下與傳統補償方式其壓降降低，介質順通，暢流，使管線輸氣距離延長20%-30%，大大提高供熱半徑，提高供熱單位經濟效益。
